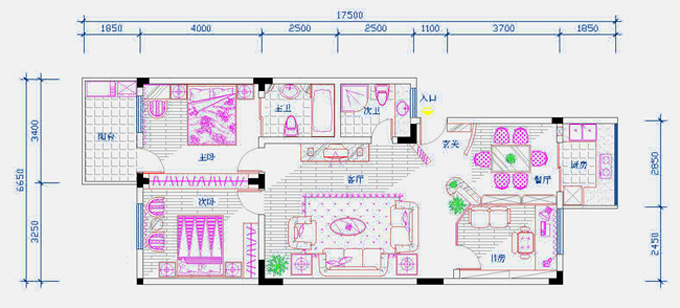

CAD家装平面图之一

来源：第一教研室编辑：日期：09-06-21

CAD 家装平面图主要绘制分析:
     设置绘图环境。包括设置图形界限，设置图层等。
     绘制定位轴线（使用直线、偏移、修剪、打断等工具）。
     定位轴线的编号原则是：水平方向采用阿拉伯数字，从左至右依次编写；垂直方向采用拉丁字母，从下到上依次编写。
    绘制墙、柱子的轮廓线及门窗等。
    画出各个建筑构件的细部构造，包括附属房间、楼梯等。
    绘制家具等图形（一般使用图块插入）。
    标注尺寸。
    绘制有关文字说明。
    添加图框和标题。
   打印设置，输出图纸。
